Transformador de distribución sumergido en aceite de 15kv 630kva

Transformador de distribución sumergido en aceite de 15kv 630kvaDescripción

El transformador de distribución sumergido en aceite de 15 kv 63 0 kva generalmente se monta en un poste o se instala en una estación de distribución para iluminación diaria y energía de fábrica cuya salida de BT es de hasta 0,4 kV. Los transformadores de distribución herméticamente fabricados por nosotros son con radiadores corrugados. El tanque corrugado como componente de expansión y contracción térmica permite que el aceite del transformador esté completamente aislado de la atmósfera. El transformador de distribución se puede fabricar según los requisitos del cliente.

Modelo	S{{0}}KVA-6.3/0,4KV
Tipo	Transformador de distribución sumergido en aceite
Estándar	IEC60076
Potencia nominal	630 KVA
Frecuencia	50 Hz
Fase	Tres
Tipo de enfriamiento	ONÁN
Voltaje primario	6,3 kilovoltios
voltaje secundario	0.4 kilovoltios
Material de bobinado	Cobre
Grupo de vectores	Dyn11
Impedancia	4.5%
Cambiador de toques	NLTC (en inglés)
Rango de golpeteo	±2*5%
Sin pérdida de carga	0.81 KW
En pérdida de carga	6,2 KW
Accesorios	Configuración estándar

Transformador tipo pedestal

Clasificación de potencia	45kVA~6000kVA
Clasificaciones de voltaje primario	hasta 35kV
Clasificaciones de voltaje secundario	hasta 24,94kV
Rango de grifo HV	±2×2,5% u otros
Tipo de conexión	Delta/estrella
Conductor de bobinado	Cobre o Aluminio
TIPO	Alimentación en bucle/alimentación radial
Configuración	Frente vivo/frente muerto
BIL	30-150kV
Estándares	ANSI, IEEE, DOE, CSA, NEMA, UL
Solicitud	Zonas Residenciales, Hoteles, Casas Unifamiliares, Parques, Sistemas de Distribución
Tipo de aceite	Aceite mineral o aceite vegetal natural biodegradable, fluido sin PCB
Color de acabado	Campana Verde
Clasificación del gabinete	Gabinete de cableado resistente a la intemperie NEMA 3R, tanque sellado

Transformador montado en poste

Atributos clave
Atributos específicos de la industria
Producto	Transformador montado en poste lleno de aceite monofásico
Fase	Soltero
Número de bobina	Autotransformador
Otros atributos
Lugar de origen	Zhejiang, China
Número de modelo	Transformador monofásico
Capacidad nominal	De 10kva a 333kva
Alto voltaje	34,5 kV y menos
Bajo voltaje	120/240/277/480V
Frecuencia	50/60Hz
Estándar	CEI, ANSI, IEEE, CSA
grupo de vectores	Ii0, Ii6
Material	Aluminio/Cobre
Solicitud	Red eléctrica rural, Zonas montañosas remotas, pueblos dispersos, Producción agrícola, iluminación, Consumo de energía, Ferrocarril, Red eléctrica urbana
Tipo	Transformador sumergido en aceite
Característica	Baja pérdida

La siguiente tabla es el parámetro estándar del transformador montado en poste convencional.

CAPACIDAD (kVA)	η(%)	ε(%)	Ío(%)	PÉRDIDA DEL NÚCLEO (W)	PÉRDIDA DE COBRE (W)	DIMENSIÓN (MM)			ACEITE (litros)	PESO TOTAL (kg)
CAPACIDAD (kVA)	η(%)	ε(%)	Ío(%)	PÉRDIDA DEL NÚCLEO (W)	PÉRDIDA DE COBRE (W)	W	D	H	ACEITE (litros)	PESO TOTAL (kg)
10	97.2	3	1.9	45	180	440	520	940	30	100
15	97.3	3	1.8	58	215	450	530	970	30	130
25	97.5	2.8	1.7	82	295	500	580	980	40	180
37.5	97.7	2.6	1.6	110	400	520	600	1000	40	220
50	98.1	1.9	1.5	140	490	540	630	1060	45	280
75	98.2	1.8	1.4	200	700	590	670	1100	55	380
100	98.3	1.7	1.3	260	900	680	680	1120	60	450
167	98.4	1.6	1.2	450	1500	710	800	1190	80	580
250	98.5	1.5	1.1	650	2250	980	950	1350	215	980
333	98.6	1.4	1	800	3000	1040	960	1400	240	1100

Artículo de prueba

√ Prueba de resistencia del devanado

√ Prueba de resistencia de aislamiento

√ Prueba de error de relación de voltaje

√ Prueba de impedancia de cortocircuito

√ Prueba de pérdida sin carga (potencia)

√ Prueba de pérdida de carga (potencia)

√ Prueba de resistencia al voltaje inducido

√ Prueba de resistencia al voltaje de fuente separada

√ Prueba de integridad de presión

product-1157-833

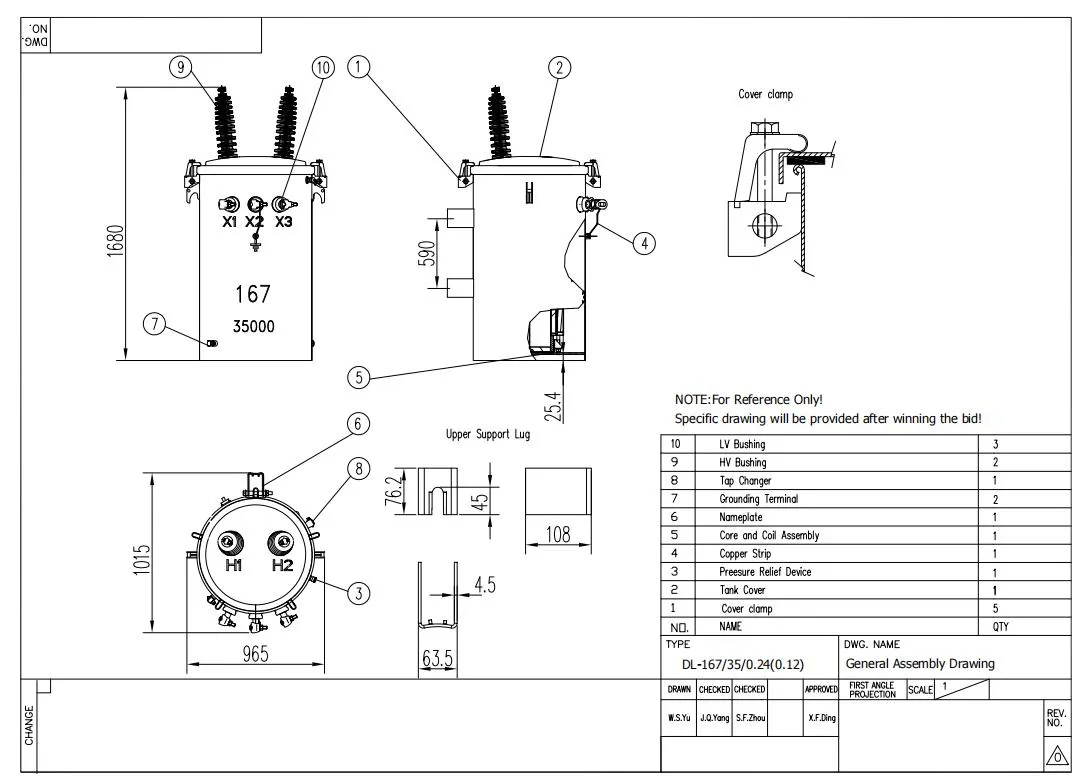

product-1082-777

Imágenes del transformador de distribución

Embalaje de transformadores de distribución

Preguntas frecuentes (FAQ)

P: ¿Cómo funciona un transformador de distribución?

R: Un transformador de distribución funciona según el principio de inducción electromagnética. Consta de devanados primarios y secundarios enrollados alrededor de un núcleo. Cuando la electricidad de alto voltaje fluye a través del devanado primario, crea un campo magnético que induce un voltaje más bajo en el devanado secundario.

P: ¿Cuáles son los tipos comunes de transformadores de distribución?

R: Los tipos comunes incluyen: Transformadores montados en postes: instalados en postes de servicios públicos para distribución aérea.
Transformadores tipo pedestal: instalados en el suelo, a menudo utilizados en áreas urbanas con líneas eléctricas subterráneas.
Transformadores de subestaciones: Se utilizan en subestaciones para reducir el voltaje para la distribución.

P: ¿Cuál es el rango de voltaje típico para los transformadores de distribución?

R: Los transformadores de distribución generalmente reducen los voltajes de 11 kV a 33 kV en el lado primario a voltajes que van desde 120/240 V a 480 V en el lado secundario, según la aplicación.
