La compensación de potencia reactiva es un aspecto crucial de la operación del sistema de energía, especialmente cuando se trata de transformadores de potencia equipados con cambiadores de tap (OLTC). Como proveedor de transformadores de potencia con OLTC, he sido testigo de primera mano la importancia de una compensación de potencia reactiva efectiva para optimizar el rendimiento de estos transformadores. En este blog, compartiré algunas ideas sobre cómo implementar la compensación de potencia reactiva para un transformador de potencia con OLTC.
Comprender el poder reactivo y su impacto
Antes de profundizar en la implementación de la compensación de potencia reactiva, es esencial comprender qué es el poder reactivo y por qué importa. La potencia reactiva es la potencia que oscila entre la fuente y la carga en un circuito de CA, principalmente debido a la presencia de elementos inductivos o capacitivos. No realiza ningún trabajo útil en términos de alimentación de dispositivos eléctricos, pero es necesario para el funcionamiento de muchos equipos eléctricos, como motores y transformadores.
Sin embargo, la potencia reactiva excesiva puede conducir a varios problemas en un sistema de energía. Puede causar un mayor flujo de corriente en las líneas de transmisión y distribución, lo que resulta en mayores pérdidas de potencia, caídas de voltaje y una eficiencia reducida del sistema. Para un transformador de potencia con OLTC, la potencia reactiva también puede afectar la operación que cambia el toque y la estabilidad general del transformador.
Importancia de la compensación de potencia reactiva para transformadores de potencia con OLTC
Un transformador de potencia con OLTC está diseñado para regular el voltaje de salida cambiando la relación giros del devanado del transformador mientras el transformador está bajo carga. La compensación de potencia reactiva puede mejorar el rendimiento del OLTC de varias maneras. En primer lugar, puede ayudar a mantener un nivel de voltaje estable en los terminales del transformador, reduciendo la frecuencia de los cambios de tap y prolongando la vida útil del OLTC. En segundo lugar, al reducir el flujo de potencia reactivo a través del transformador, las pérdidas generales de potencia en el transformador pueden minimizarse, mejorando su eficiencia.
Métodos de compensación de potencia reactiva
Existen varios métodos disponibles para implementar la compensación de potencia reactiva para un transformador de potencia con OLTC. Exploremos algunos de los más comunes:
Bancos de condensadores
Los bancos de condensadores son uno de los dispositivos más utilizados para la compensación de potencia reactiva. Los condensadores generan potencia reactiva que es opuesta en fase a la potencia reactiva inductiva consumida por la carga. Al conectar los bancos de condensadores al sistema de energía, la demanda general de energía reactiva se puede reducir.
Al usar bancos de condensadores para un transformador de potencia con OLTC, es importante determinar el tamaño y la ubicación apropiados de los condensadores. El tamaño del banco del condensador debe calcularse en función de la demanda de energía reactiva de la carga y las características del transformador. La ubicación del banco de condensadores también puede afectar su efectividad. Se puede conectar en el lado primario o secundario del transformador, dependiendo de la configuración del sistema y los requisitos específicos.
Por ejemplo, si la carga tiene una alta demanda de energía reactiva inductiva, se puede conectar un banco de condensadores en el lado secundario del transformador para compensar directamente la potencia reactiva consumida por la carga. Por otro lado, si el objetivo es mejorar el perfil de voltaje de todo el sistema, el banco de condensadores se puede conectar en el lado primario del transformador.
Compensadores de var estáticos (SVC)
Los compensadores VAR estáticos son otra opción popular para la compensación de potencia reactiva. Los SVC son dispositivos electrónicos de potencia que pueden ajustar de manera rápida y continua la potencia reactiva para mantener un nivel de voltaje estable. Consisten en una combinación de reactores controlados por tiristor (TCR) y condensadores fijos o de tiristor (TSC).
La ventaja de los SVC es su rápido tiempo de respuesta, lo que les permite compensar rápidamente cambios repentinos en la demanda de energía reactiva. Esto es particularmente beneficioso para los transformadores de potencia con OLTC, ya que puede ayudar a reducir el estrés en el mecanismo de cambio. Los SVC también se pueden controlar de forma remota, haciéndolos adecuados para sistemas de energía a gran escala.
Sin embargo, los SVC son relativamente más caros que los bancos de condensadores y requieren sistemas de control más complejos. Por lo tanto, su uso debe evaluarse cuidadosamente en función de los requisitos específicos del sistema de energía.
Condensadores sincrónicos
Los condensadores sincrónicos son máquinas giratorias que pueden generar o absorber la potencia reactiva. Son esencialmente motores sincrónicos que funcionan sin una carga mecánica. Al ajustar la excitación del condensador sincrónico, se puede controlar la cantidad de potencia reactiva que genera o absorbe.
Los condensadores sincrónicos tienen varias ventajas, como la contribución de corriente de circuito corto alto y un buen rendimiento dinámico. También pueden proporcionar inercia al sistema de energía, lo cual es beneficioso para mantener la estabilidad del sistema. Sin embargo, requieren una gran cantidad de espacio, tienen altos costos de mantenimiento y consumen cierta potencia real para su funcionamiento.
Pasos de implementación
Una vez que se ha seleccionado el método apropiado de compensación de potencia reactiva, se pueden seguir los siguientes pasos para implementar la compensación de potencia reactiva para un transformador de potencia con OLTC:
Análisis del sistema
El primer paso es realizar un análisis detallado del sistema de energía. Esto incluye medir la demanda de energía reactiva de la carga, el perfil de voltaje en diferentes puntos del sistema y las características del transformador de potencia con OLTC. El análisis se puede realizar utilizando el software de simulación del sistema de potencia, que puede ayudar a predecir el impacto de la compensación de potencia reactiva en el rendimiento del sistema.
Selección de equipos
Según el análisis del sistema, se debe seleccionar el equipo apropiado de compensación de potencia reactiva. Considere factores como el tamaño, la capacidad y el costo del equipo. Por ejemplo, si la demanda de energía reactiva es relativamente estable, un banco de condensadores puede ser una solución efectiva de costo. Si el sistema requiere una respuesta rápida a cambios repentinos en la demanda de energía reactiva, un SVC puede ser más adecuado.
Instalación y puesta en marcha
Después de seleccionar el equipo, debe instalarse en la ubicación apropiada en el sistema de energía. Durante el proceso de instalación, asegúrese de que todas las conexiones eléctricas se realicen correctamente y que el equipo esté conectado a tierra correctamente. Una vez que se completa la instalación, el equipo debe encargarse para garantizar que esté funcionando correctamente. Esto incluye probar el sistema de control, medir la potencia reactiva y verificar los niveles de voltaje y corriente.
Monitoreo y mantenimiento
Después de que se encarga el sistema de compensación de energía reactiva, debe monitorear continuamente para garantizar su funcionamiento adecuado. El mantenimiento regular también debe llevarse a cabo para evitar fallas en el equipo. El monitoreo se puede realizar utilizando monitores de calidad de potencia, que pueden medir parámetros como la potencia reactiva, el voltaje y la corriente. Las tareas de mantenimiento pueden incluir verificar la condición de los condensadores, inspeccionar los tiristores en un SVC y lubricar los rodamientos de un condensador sincrónico.
Conclusión
La implementación de la compensación de potencia reactiva para un transformador de potencia con OLTC es una tarea compleja pero esencial para optimizar el rendimiento del sistema de energía. Al comprender los principios de la potencia reactiva, la selección del método de compensación apropiado y después de los pasos de implementación adecuados, la eficiencia, la estabilidad y la vida útil del transformador de potencia pueden mejorarse significativamente.

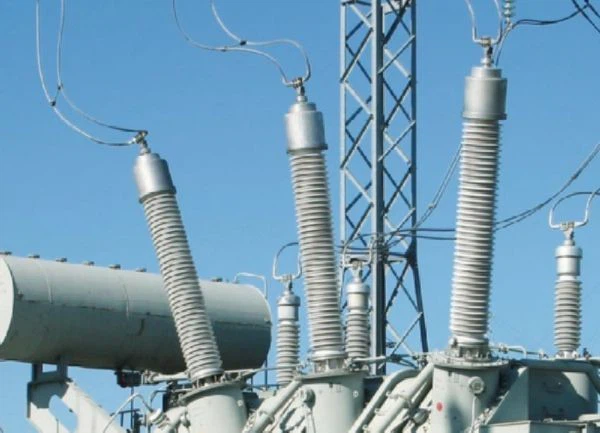

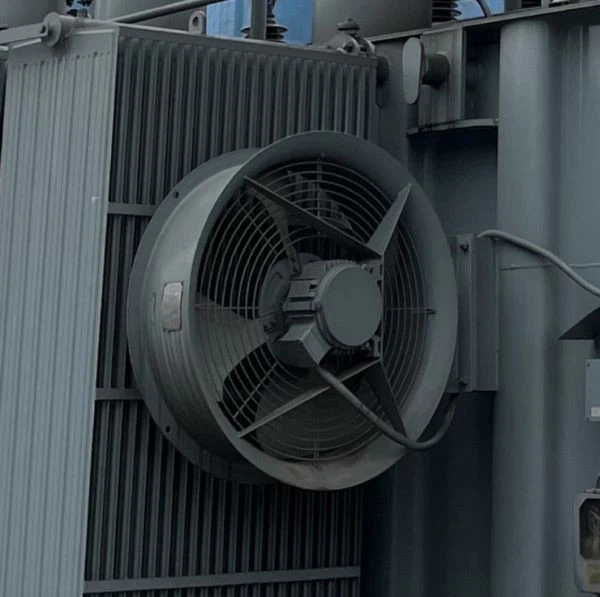

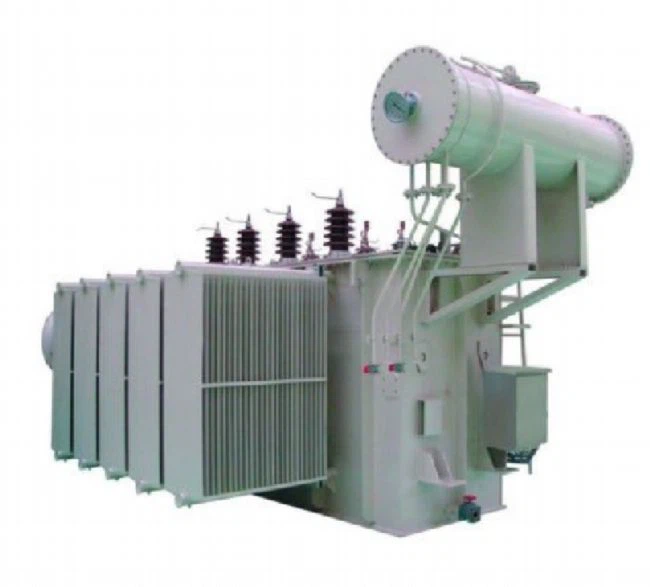

Como proveedor de transformadores de potencia con OLTC, ofrecemos una amplia gama de productos de alta calidad, incluidosTransformador de potencia inmerso en aceite,Transformador extra de alto voltaje, yTransformadores de potencia grande y mediano. Nuestro equipo de expertos puede brindarle asesoramiento profesional sobre compensación de energía reactiva y ayudarlo a diseñar e implementar la solución más adecuada para su sistema de energía.
Si está interesado en nuestros productos o necesita más información sobre la compensación de potencia reactiva para los transformadores de potencia con OLTC, no dude en contactarnos para obtener la adquisición y la negociación. Esperamos trabajar con usted para mejorar el rendimiento de su sistema de energía.
Referencias
- Kundur, P. (1994). Estabilidad y control del sistema de energía. McGraw - Hill.
- Grainger, JJ y Stevenson, WD (1994). Análisis del sistema de energía. McGraw - Hill.
- El - Sayed, Ma y El - Serafi, HM (2010). Compensación de potencia reactiva en sistemas de energía eléctrica. Saltador.
