Como proveedor acreditado de transformadores para centrales eléctricas, he sido testigo de primera mano del complejo proceso de instalación de transformadores. Es una operación de varias etapas que exige precisión, experiencia y un estricto cumplimiento de los protocolos de seguridad. En este blog, lo guiaré a través de todo el proceso de instalación, desde la fase de preparación hasta la puesta en servicio final.
Preparación previa a la instalación
Evaluación del sitio
Antes de comenzar cualquier trabajo de instalación, es fundamental realizar una evaluación exhaustiva del sitio. Nuestro equipo visita el sitio de la central para evaluar sus características físicas. Verificamos las condiciones del terreno para asegurarnos de que pueda soportar el peso del transformador. El suelo debe ser estable y compactado adecuadamente para evitar que el transformador se asiente o se incline con el tiempo.
También valoramos el espacio disponible. Debe haber suficiente espacio alrededor del transformador para el acceso de mantenimiento, ventilación y para cumplir con las distancias de seguridad. Se requiere espacio adecuado para futuras ampliaciones o reemplazo de componentes. Además, consideramos la proximidad a otros equipos eléctricos y el diseño general de la central para optimizar las conexiones eléctricas.
Inspección de transformadores
Una vez que el sitio está listo, el transformador que suministramos se somete a una inspección detallada. Esto incluye verificar el estado físico del tanque del transformador, buscando cualquier signo de daño durante el transporte. Examinamos los casquillos, que son fundamentales para el aislamiento y la conexión eléctricos. Los casquillos no deben tener grietas ni defectos visibles.

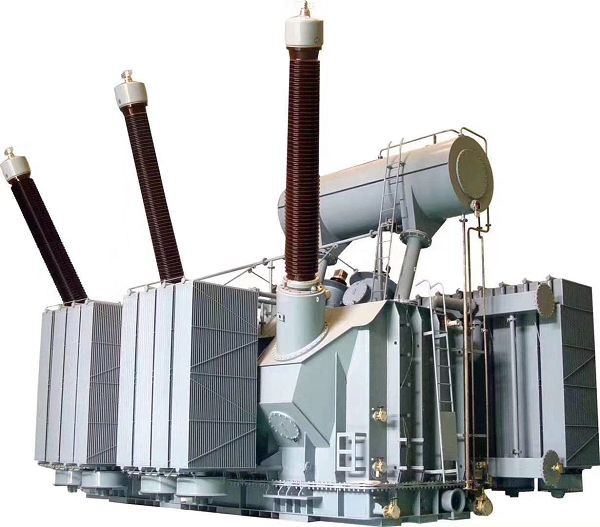

También se verifica el nivel de aceite en el transformador. ParaTransformador de potencia sumergido en aceite, el aceite sirve como aislante y refrigerante. Los niveles bajos de aceite pueden provocar sobrecalentamiento y posibles fallas. También probamos el aceite para determinar su rigidez dieléctrica y su contenido de humedad para garantizar que cumpla con los estándares requeridos.
Preparación de equipos y herramientas
Para la instalación se necesita una amplia gama de equipos y herramientas especializados. Las grúas son esenciales para levantar el pesado transformador y colocarlo en su posición. La capacidad de la grúa debe seleccionarse cuidadosamente en función del peso del transformador. También preparamos eslingas de elevación y barras separadoras para garantizar una elevación segura y equilibrada.
Los equipos de prueba eléctrica, como los probadores de resistencia de aislamiento y los analizadores de factor de potencia, se utilizan para verificar la integridad eléctrica del transformador durante y después de la instalación. Es posible que se requiera equipo de soldadura para algunas conexiones estructurales y se pueden usar gatos hidráulicos para ajustar la posición del transformador.
Proceso de instalación
Instalación de cimientos
El primer paso en la instalación real es instalar los cimientos. Los cimientos suelen estar hechos de hormigón armado. Está diseñado para proporcionar una base estable para el transformador. Los pernos de anclaje se incrustan en la base durante el proceso de vertido. Estos pernos se utilizarán para asegurar el transformador a los cimientos.
La base debe nivelarse con precisión. Incluso una pequeña desviación en el nivel puede causar tensión en la estructura del transformador y afectar su rendimiento. Utilizamos niveles láser y niveles de burbuja para garantizar que la base esté perfectamente horizontal.
Elevación y posicionamiento de transformadores
Una vez que la cimentación está lista, se levanta el transformador mediante la grúa. El proceso de elevación se coordina cuidadosamente para evitar movimientos o impactos bruscos. El transformador se baja lentamente sobre la base y se alinea con los pernos de anclaje.
Después del posicionamiento, el transformador se fija a la base mediante tuercas y arandelas. Esto asegura que el transformador esté firmemente fijado y no se mueva durante el funcionamiento. También comprobamos la alineación del transformador con las conexiones eléctricas para asegurar una correcta instalación del cableado.
Conexiones eléctricas
Las conexiones eléctricas son una parte crítica de la instalación. Los pasatapas de alta y baja tensión del transformador están conectados a las líneas eléctricas correspondientes. ParaTransformador de voltaje extra alto, estas conexiones requieren especial atención debido a los altos niveles de voltaje involucrados.
Utilizamos conductores de alta calidad clasificados para requisitos específicos de voltaje y corriente. Las conexiones se realizan utilizando métodos adecuados de engarzado o atornillados para garantizar un buen contacto eléctrico. Luego se aplica aislamiento a las conexiones para evitar fugas eléctricas y cortocircuitos.
Instalación del sistema de refrigeración
La mayoría de los transformadores de las centrales eléctricas están equipados con un sistema de refrigeración. Para transformadores enfriados por aceite, se instalan bancos de radiadores. Estos radiadores ayudan a disipar el calor generado por el transformador. Las tuberías de aceite están conectadas entre el tanque del transformador y los radiadores, y las bombas de aceite están instaladas para hacer circular el aceite.
Los ventiladores de refrigeración también están instalados y conectados al sistema de control. El sistema de control monitorea la temperatura del transformador y activa los ventiladores cuando la temperatura supera un cierto umbral. Esto garantiza que el transformador funcione dentro del rango de temperatura seguro.
Instalación del sistema de protección y control.
Se instala un sistema integral de protección y control para salvaguardar el transformador y la central eléctrica. Esto incluye relés de sobrecorriente, relés de sobretensión y relés de protección diferencial. Estos relés están conectados a los circuitos eléctricos del transformador y están diseñados para detectar cualquier condición anormal.
El sistema de control permite el monitoreo y control remoto del transformador. Puede enviar alarmas en caso de fallas y también puede realizar apagados automáticos para evitar daños mayores. La instalación de estos sistemas requiere un cableado y una programación cuidadosos para garantizar su correcto funcionamiento.
Pruebas y puesta en servicio posteriores a la instalación
Pruebas eléctricas
Una vez completada la instalación, se realizan una serie de pruebas eléctricas. La prueba de resistencia de aislamiento se realiza para verificar la integridad del aislamiento del transformador. Una resistencia de aislamiento alta indica un buen aislamiento, mientras que una resistencia baja puede indicar un problema como entrada de humedad o daños en el aislamiento.
También se realizan pruebas de factor de potencia. El factor de potencia es una medida de la eficiencia del aislamiento del transformador. Un factor de potencia elevado puede indicar una pérdida de calidad del aislamiento. Estas pruebas nos ayudan a identificar cualquier problema potencial antes de que el transformador se ponga en funcionamiento.
Pruebas de aceite
El aceite del transformador se vuelve a probar después de la instalación. Se verifican la rigidez dieléctrica del aceite, el contenido de humedad y el análisis de gases disueltos. El análisis de gases disueltos puede detectar cualquier falla interna en el transformador, como sobrecalentamiento o formación de arcos. Si se detecta algún nivel anormal de gas, se requiere más investigación para determinar la causa.
Puesta en servicio
Una vez superadas todas las pruebas, el transformador está listo para su puesta en servicio. El transformador se energiza gradualmente, comenzando con un voltaje bajo. Esto nos permite monitorear los parámetros eléctricos y verificar cualquier comportamiento anormal. También se activa el sistema de refrigeración y se controla la temperatura del transformador.
Durante la puesta en marcha también probamos los sistemas de protección y control. Los relés se activan para garantizar que funcionen correctamente y envíen las alarmas o señales de apagado adecuadas. Después de una exitosa puesta en servicio, el transformador se entrega oficialmente a la central eléctrica para su funcionamiento normal.
¿Por qué elegir nuestros transformadores para su central eléctrica?
Nuestra empresa tiene una larga reputación en el suministro de transformadores de alta calidad. Ofrecemos una amplia gama de transformadores, incluidosTransformador de potencia de 50kv 63kv y 69kv, para satisfacer las diversas necesidades de las centrales eléctricas. Nuestros transformadores están diseñados y fabricados utilizando la última tecnología y cumplen con estrictos estándares de control de calidad.
También brindamos un servicio posventa integral, que incluye soporte de instalación, mantenimiento y reparación. Nuestro equipo de expertos está siempre listo para ayudarle con cualquier problema técnico o pregunta que pueda tener. Si está buscando un transformador de central eléctrica confiable, le recomendamos que se comunique con nosotros para una discusión detallada sobre sus requisitos. Estamos seguros de que nuestros productos y servicios cumplirán con sus expectativas y contribuirán al funcionamiento eficiente de su central eléctrica.
Referencias
- Manuales de instalación de equipos del sistema de energía eléctrica
- Documentación técnica del fabricante del transformador
- Normas y directrices para la instalación de transformadores de centrales eléctricas
